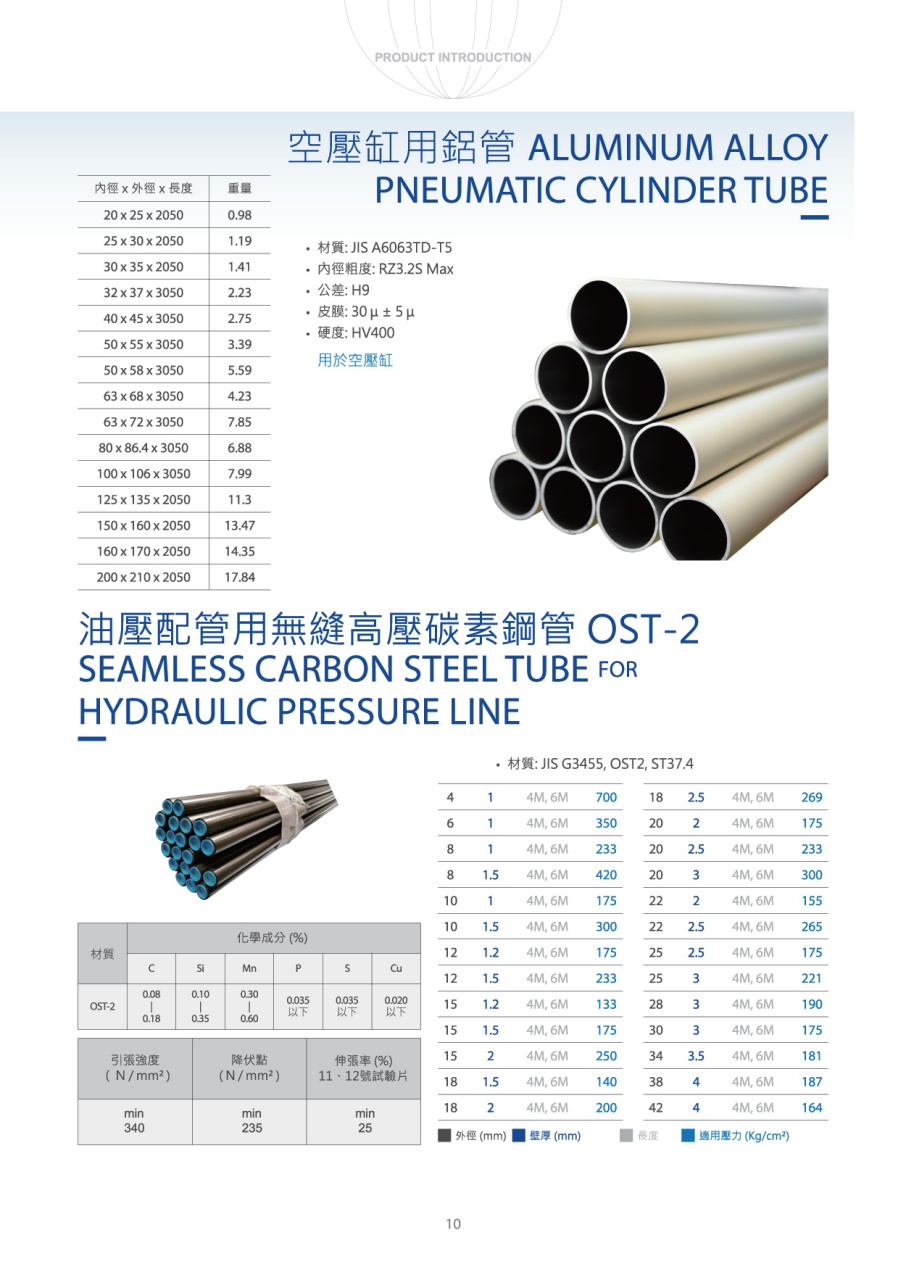

鋁合金氣壓缸管是以JIS A6063TD-T5鋁合金精密擠型或抽製而成的缸筒管，內徑公差H9、粗糙度RZ3.2S以下，並施以30μ±5μ陽極氧化膜，表面硬度可達HV400。重量僅約同尺寸鋼管的三分之一，鋁材本身即具天然耐氧化能力，陽極處理後更能適應潮濕或潔淨室環境，無需如STKM13C鏜光鋼管般依賴外加鍍鉻層防蝕。適合中低壓氣壓缸與注重輕量化、快速動作循環的自動化系統。
產品亮點
- 重量僅鋼管約1/3 — 大幅降低氣壓系統整體質量與慣性，特別適合機器人、取放自動化與可攜式氣動工具
- 鋁材天然耐氧化 — 無需依賴外加鍍鉻層即具備基本耐蝕能力，陽極處理後在潮濕與潔淨室環境下耐久性更佳
- 陽極氧化膜30μ±5μ、硬度HV400 — 提供額外耐磨保護，延長缸筒使用壽命
- 內徑粗糙度RZ3.2S Max（優於0.4μm Ra） — 表面品質通常優於未經珩磨處理的鋼管，活塞行進更平順、密封磨損更低
- H9內徑公差 — 適合中低壓氣壓缸標準配合需求
- 易加工、易切削鑽孔成型 — 相較鋼材更易加工，降低刀具耗損、縮短生產週期，適合快速打樣與客製化缸筒設計
- 成本效益佳的中低壓解決方案 — 雖抗拉強度不如E355, SAE1026, SAE1020, STKM13C鋼管，但在中低壓氣壓系統中，鋁管在成本、耐蝕性與輕量化三者取得最佳平衡
規格
| 材質 | JIS A6063TD-T5 |
|---|---|
| 內徑公差 | H9 |
| 內徑表面粗糙度 | RZ3.2S Max |
| 陽極氧化膜厚度 | 30μ ± 5μ |
| 表面硬度 | HV400 |
技術特點
- 輕量化降低系統慣性與能耗 — 鋁合金密度約為鋼材三分之一，大幅減少氣壓缸整體質量，特別有利於高頻率往復動作的自動化設備，降低慣性負載與能量消耗
- 天然耐蝕特性簡化防蝕設計 — 不同於鏜光無縫鋼管需額外鍍鉻才能防蝕，鋁合金本身即具備一定耐氧化能力，經陽極處理後更能適應潮濕、潔淨室等環境，簡化防蝕工序
- 陽極氧化膜提供額外耐磨保護 — 30μ±5μ厚度、HV400硬度的陽極氧化層，有效抵抗活塞往復磨損，延長使用壽命
- 精密表面免除額外鏜光工序 — 鋁合金氣壓缸管的內徑表面通常優於0.4μm Ra，多數情況下無需如鋼管般額外進行珩磨或滾壓加工即可達到密封相容表面
- 易加工特性加快打樣與客製化流程 — 鋁材切削、鑽孔加工難度低於鋼材，降低刀具耗損並縮短生產週期，適合需要快速打樣或多樣化尺寸客製的專案
- 中低壓應用的最佳性價比選擇 — 雖抗拉強度不及E355鋼管、不適用於高壓液壓場合，但在中低壓氣壓系統中，鋁管在輕量化、耐蝕性與成本間取得優異平衡
