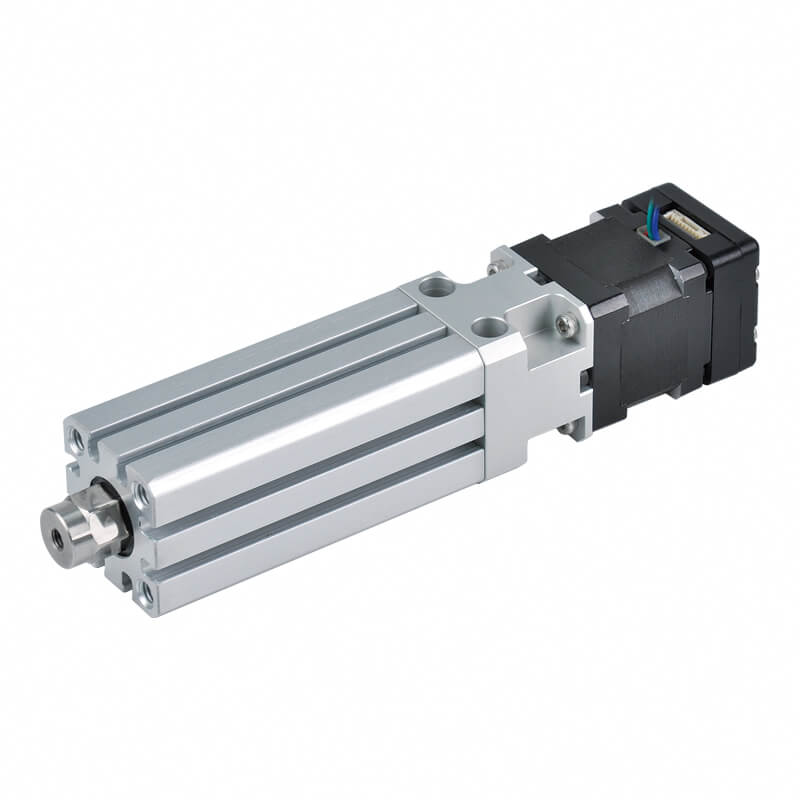

MEJQ系列薄型電動缸配備步進馬達，體積輕巧、預先注油且具備高重複精度。其六角軸心設計有效防止迴轉，確保動作穩定性。產品提供多種行程與螺桿導程選項，為各種應用場景提供靈活的自動化解決方案。
產品亮點
- 緊湊輕巧
- 良好的重複精度
- 應用市場涵蓋自動化、汽車工業、包裝與物流、食品、電子等廣泛領域
- 電動驅動不會產生氣流揚塵適用無空壓源環境
規格
| 規格 | 16, 20 |
|---|---|
| 位置重複精度 | ±0.02 mm |
| 螺桿導程 | 1, 2 mm |
| 螺桿直徑 | ø4, ø6 |
| 行程 | 30 / 50 / 75 / 100 mm |
| 防止迴轉精度 | ±0.7° |
| 傳感器 | RDC(V), RQC(V) |
| 搭配步進馬達 | □25, □28, □35 |
| 最高速度 | ≤ 42 ~ ≤ 100 mm/s |
| 額定負載 | 水平使用(*2,3): 5, 12 kg 垂直使用(*2): 2, 5 kg |
| 最大推力 (*4) | 206 ~ 1196 N |
| 備註 | *1. 使用時，請勿施加徑向負載或移動方向以外的負載於軸桿上。 *2. 額定負載能力會根據移動速度有所變化，請參考 速度-荷重曲線圖。 *3. 水平額定負載是指軸桿未受到徑向負載和力矩負載，且使用外部支撐線軌時之數值。 *4. 推力和移動速度會根據電纜長度、負載、行程與安裝條件而變化，推力誤差±20%，此為馬達250rpm時的數值。 |
技術特點
- 六角軸心不迴轉
- 預注油
- 標準附磁
- 非旋轉桿設計
- 出廠前預潤滑
- 推力 > 200 N
- 本體鋁合金經陽極處理，具耐磨、耐腐蝕性能
