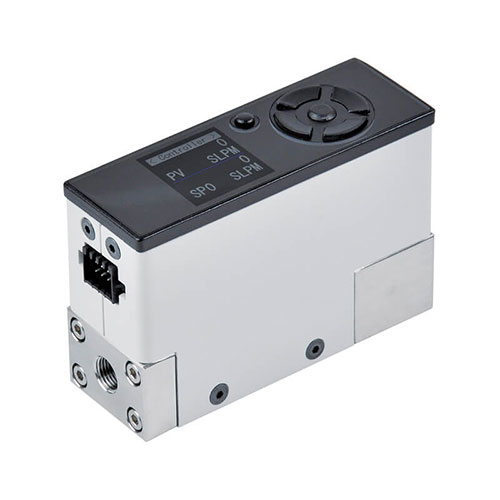

主要用於需要精準控制氣體流量的工業自動化系統 ✔ 半導體製程氣體控制 ✔ 雷射加工設備 ✔ 精密 IoT 裝置控制 ✔ 其他氣體量測與控制場景。 配備 1.3″ TFT-LCD 65K 全彩顯示器，顯示清晰且可依安裝方向調整，方便讀取數據。 流量 / 壓力 / 溫度 / 濕度等資訊均可顯示。反應時間< 0.3 S。閥門型式 : 比例電磁閥，非通電時常閉 ( N.C.)。類比輸入及輸出、開關輸出可切換。
規格
| 閥門型式 | 比例電磁閥，非通電時常閉 |
|---|---|
| 適用氣體 | 非腐蝕性，不可燃性: 乾燥空氣(Air)，氮氣(N₂)，二氧化碳(CO₂)，氫氣(Ar) |
| 流量範圍 | 100 |
| 顯示器 | 123 1.3" 65K 全彩顯示器 |
| 顯示範圍 | 0~100% F.S. |
| 顯示最小單位 (LPM) | 1 |
| 顯示最小單位 (CFM) | 1 |
| 壓力顯示範圍 | -101~1000 |
| 壓力顯示最小單位 (kPa) | 1 |
| 壓力顯示最小單位 (MPa) | 0.001 |
| 壓力顯示最小單位 (kgf/cm²) | 0.01 |
| 壓力顯示最小單位 (bar) | 0.01 |
| 壓力顯示最小單位 (psi) | 0.1 |
| 溫度顯示範圍 | 0~50°C/32~122°F (不結凍) |
| 溫度顯示最小單位 (°C) | 0.1 |
| 溫度顯示最小單位 (°F) | 0.1 |
| 濕度顯示範圍 | 10~90% RH |
| 濕度顯示最小單位 | 0.1% RH |
| 控制精度 | ± 3% F.S. |
| 重複精度 | ± 1% F.S. |
| 溫度特性 | ± 5% F.S. |
| 壓力特性 | ± 2% F.S. |
| 壓力感測顯示精度 | ± 2% F.S. |
| 壓力感測重複精度 | ± 0.1% F.S. |
| 溫度感測顯示精度 | ± 0.2 °C |
| 濕度感測顯示精度 | ± 0.25% RH |
| 類比輸入及輸出精度 | ± 1% F.S. |
| 開關輸出 (NPN) | NPN 開集極輸出 |
| 最大負載電流 (NPN) | 200 |
| 最大供應電壓 (NPN) | 24 |
| 內部壓降 (NPN) | ≤ 1.5 |
| 開關輸出 (PNP) | PNP 開集極輸出 |
| 最大負載電流 (PNP) | 200 |
| 最大供應電壓 (PNP) | 24 |
| 內部壓降 (PNP) | ≤ 1.5 |
| 輸出模式 | 允差模式, 錯誤輸出模式 |
| 反應時間 | 0.3 s (typ.), 可達到設定值±2% F.S. |
| 類比輸入及輸出 | DC 1~5 V, 0~10 V, 4~20 mA |
| 通訊介面 | RS485 Modbus RTU |
| 電壓電源 | DC 24 |
| 消費電流 | ≤ 300 |
| 標準動作壓力差 | 350 kPa (入口壓力: 350 kPa, 出口壓力: 0 kPa) |
| 動作壓力差範圍 | 350~500 |
| 最高使用壓力 | 700 |
| 防護等級 | IP40 |
| 工作流體溫度 | 5~50°C (無水露及不結冰狀況下) |
| 周圍溫度 | 動作: 5~50°C; 保存: -10~60°C (無水露及不結冰狀況下) |
| 周圍濕度 | 動作及保存時: 35~85%R.H. (無水露) |
| 配件 | 2M |
| 重量 | 685 |
技術特點
- 123 全彩色顯示
- 顯示可依安裝方向調整，容易讀取
- 反應時間 < 0.3 S
- 類比輸入及輸出、開關輸出可切換
- 通訊協定 RS485 Modbus RTU
