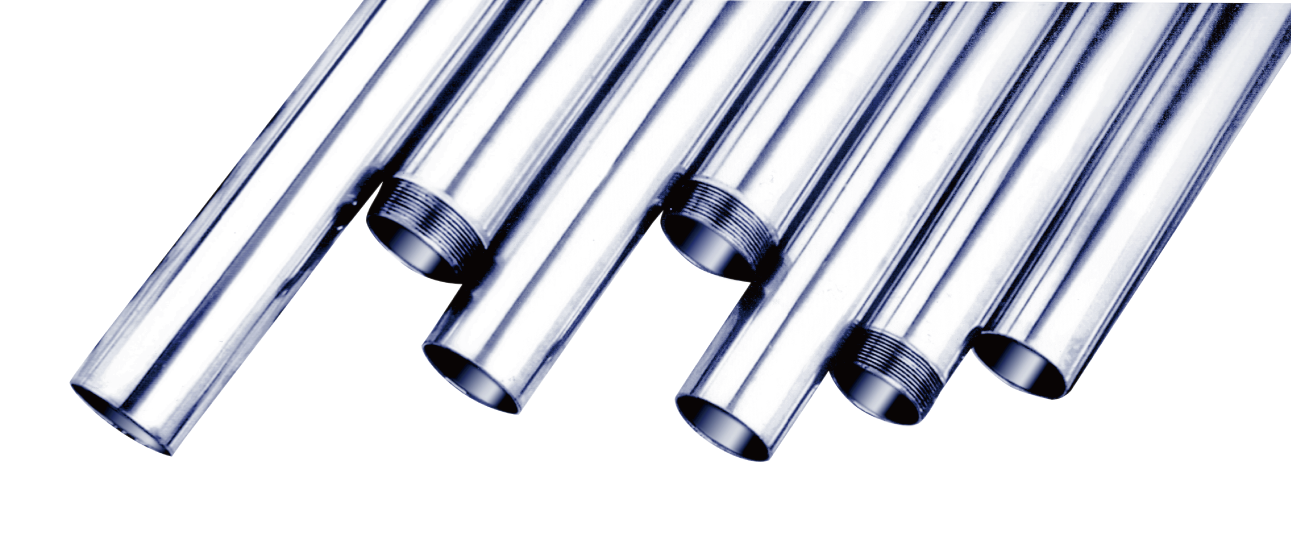

內鏜外電無縫鋼管是同一支無縫鋼管同時經過內徑鏜光與外徑硬鉻電鍍兩道精密處理：內徑鏜光至H7~H9公差、Ra≤0.2μm，提供活塞平順運動與良好密封性；外徑鍍上硬鉻層、硬度HV850以上，抵抗腐蝕與磨損。這種雙面處理使單支管材可同時作為鋼管與下一節的活塞桿，是多節伸縮缸最核心的專用材料。
產品亮點
- 一管兩用，內外雙處理 — 內徑鏜光作鋼管內壁，外徑鍍鉻作下一節活塞桿，是多節伸縮缸的關鍵結構件
- 內徑H7~H9公差、Ra≤0.2μm — 摩擦低、密封壽命長，活塞運動平順
- 外徑硬鉻層15-20μm、硬度HV850以上 — 依外徑大小分級（Φ22.225mm以下min15μm／Φ24mm以上min20μm），抵抗腐蝕、磨損與機械衝擊
- 外徑公差f7/f8 — 與標準活塞桿公差系統相容，方便與其他鍍鉻管件搭配組裝
- 直線度1~1.2mm/1000mm，圓度為公差之1/2 — 即使在多節伸縮運動與高壓下，仍維持圓度與直線穩定
- 標準內徑Φ18~300mm，特殊長度可達13M — 滿足多節長行程伸縮缸需求
- 可選鋼種 — E355、JIS STKM13C、SAE1026、SAE1020，依壓力等級與地區規範彈性搭配
- 適用重負載移動式機械 — 傾卸車、垃圾車、移動式起重機、農業機具、海事吊裝設備等

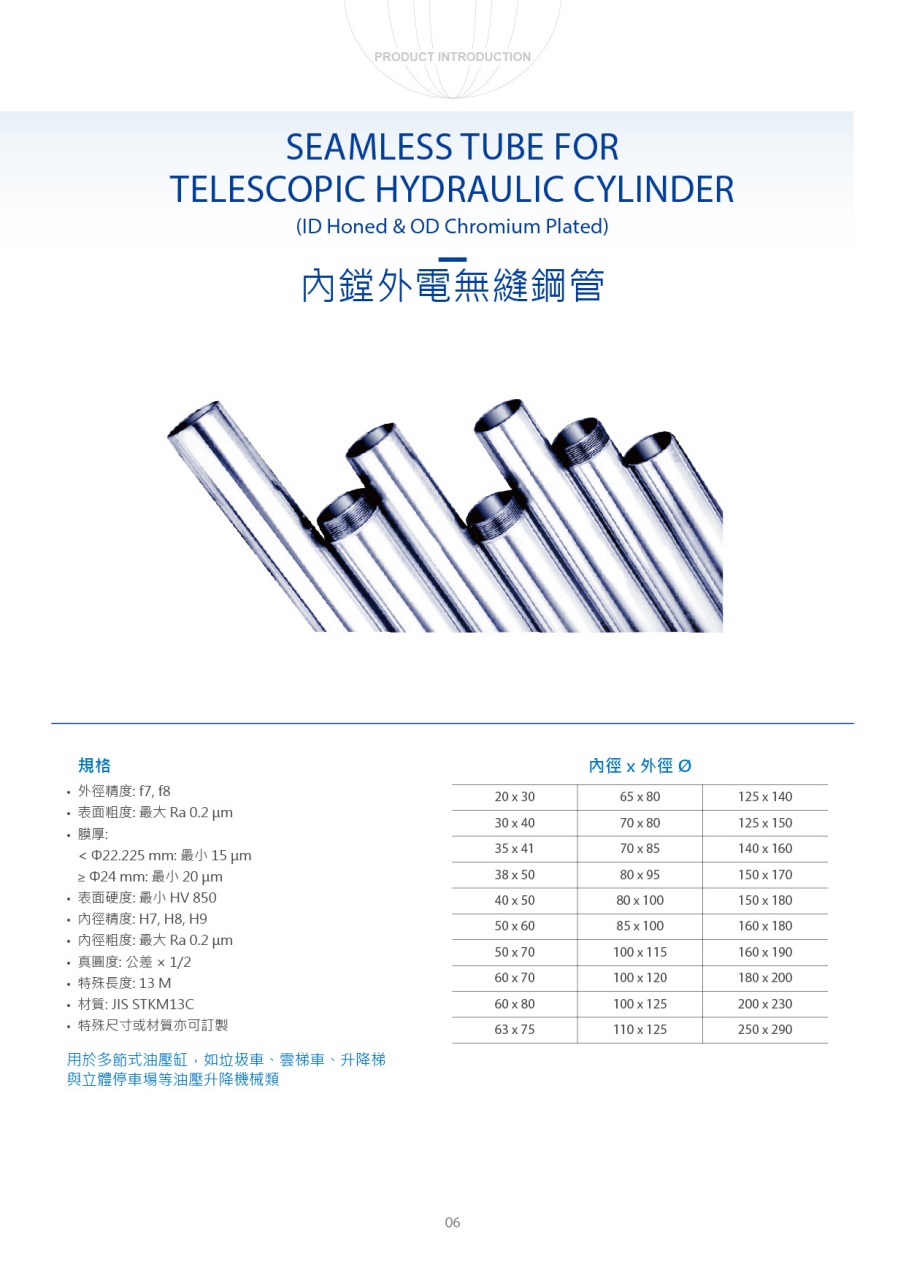

規格
| 外徑公差 | f7、f8 |
|---|---|
| 外徑表面粗糙度 | Ra 0.2μm以下 |
| 外徑硬鉻層厚度 | Φ22.225mm以下：min 15μm Φ24mm以上：min 20μm |
| 內徑公差 | H7、H8、H9 |
| 內徑表面粗糙度 | Ra 0.2μm以下 |
| 真圓度 | 公差之1/2 |
| 真直度 | 1~1.2mm/1000mm |
| 標準內徑範圍 | Φ18~300mm |
| 鋼種 | E355、JIS STKM13C、SAE1026、SAE1020 |
| 製程 | 內徑鏜光 ＋ 外徑硬鉻電鍍 |
技術特點
- 雙處理結構省去額外組件 — 同一支管材內徑鏜光、外徑鍍鉻，可直接作為下一節活塞桿使用，設計師無需額外搭配獨立鋼管與活塞桿零件，簡化多節伸縮缸的結構設計與組裝流程
- 外徑鍍鉻依尺寸分級控制厚度 — 依外徑大小提供不同鍍層厚度標準（Φ22.225mm以下min15μm／Φ24mm以上min20μm），確保各尺寸皆有足夠的耐腐蝕與抗磨損裕度
- 內徑鏜光兼顧密封壽命與能耗效率 — H7~H9公差、Ra≤0.2μm的內徑表面降低流體阻力與密封摩擦，減少能量損耗並延長密封件壽命
- 真直度與真圓度控制支援高壓下的反覆伸縮動作 — 即使在多節伸縮缸反覆進出、承受變動負載的工況下，仍能維持圓度與直線穩定，降低偏磨與洩漏風險
- 成本較高但降低整體維護支出 — 因雙面精密處理與硬鉻電鍍需符合REACH等環保法規，初期製造成本較高；但在空間受限、高壓、環境嚴苛的應用中，能大幅降低長期維護頻率與總持有成本
- 常與其他鍍鉻管件搭配組成完整伸縮缸系統 — 內鏜外電管作為節間移動管，搭配一般鋼光或滾光無縫鋼管作為固定鋼管基座、鍍硬鉻活塞桿完成最終作動，三者組合構成完整的多節伸縮缸系統
